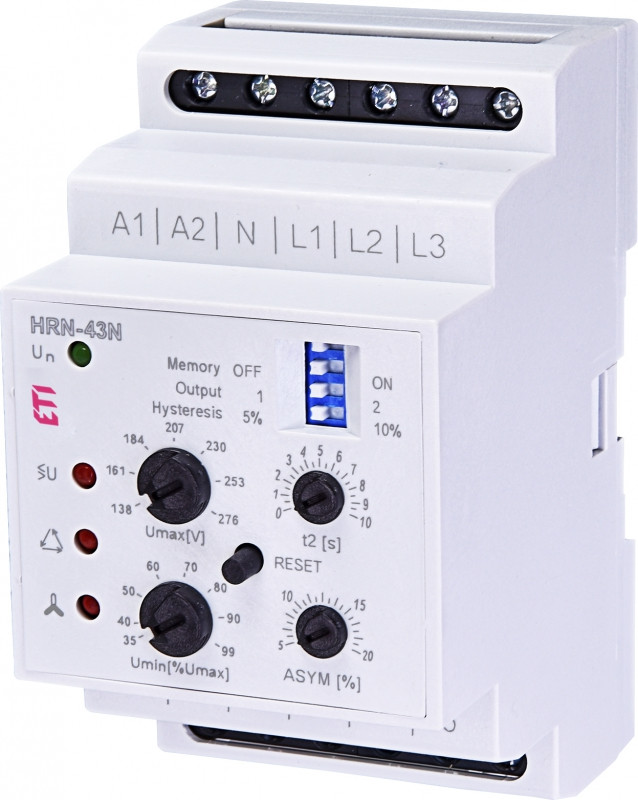

Реле контролю напруги 16А 230В з нейтраллю [2471404] HRN-43N ETI

Реле контролю напруги HRN-43N 230V (3F, 2x16A_AC1) з нейтраллю, 2471404

Застосовуються для контролю мінімального (Umin) та максимального (Umax) рівнів напруги, асиметрії фаз, послідовності та обриву фаз.
Контроль напруги:
Налаштовується верхній рівень Umax у межах 138 – 276 V (система 3x400/230V з нейтраллю) або 240 – 480 V (система 3x400V, без нейтралі) та нижній рівень Umin у межах 35-99% Umax. Якщо будь-яка з фаз вийде за межі встановленого діапазону, вихідне реле після закінчення встановленої затримки, яка призначена для придушення короткочасних піків, розімкне вихідний контакт. Вихідний контакт реле знову замкнеться при поверненні напруги до контрольованого діапазону та подолання встановленого гістерезису (який вибирається з двох значень DIP перемикачем). При випаданні 2 та 3 фаз одночасно відбудеться миттєве вимкнення реле, незважаючи на налаштування затримки t2.
Послідовність фаз:
Контролює правильну послідовність фаз. Вихідні контакти розімкнуться при включенні пристрою з неправильною послідовністю фаз.
Асиметрія:
Налаштовується рівень асиметрії між окремими фазами не більше 5-20%. При порушенні встановленої асиметрії розімкнеться контакт вихідного реле і засвітиться LED-індикатор, що вказує на асиметрію. Встановлено затримки часу Т1, Т2 та гістерезис при переході в нормальний стан. Контроль асиметрії можна вимкнути DIP перемикачем ASYM.
