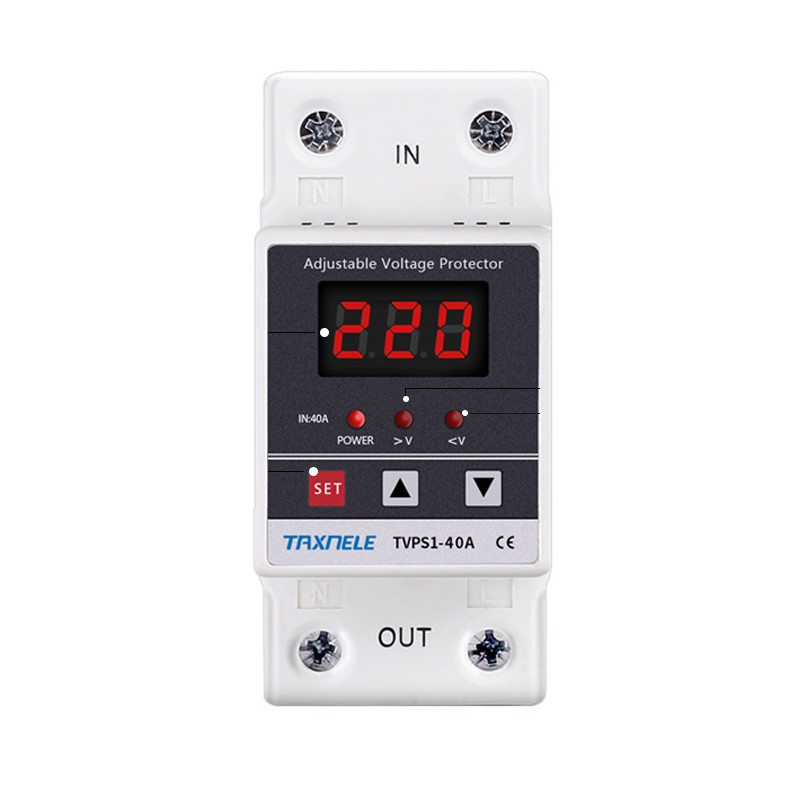

40А однофазне реле контролю напруги та струму з індикацією [TVPS1-40A] TAXNELE

Реле 40А, контролю напруги та струму однофазне з дисплеєм TAXNELE, TVPS1-40A

Реле напруги 40А призначений для безперервного контролю величини напруги живлення в однофазних ланцюгах змінного струму та захисту споживачів електроенергії від підвищеного або зниженого напруги шляхом відключення живлення при його виході за встановлені межі із заданою витримкою часу і автоматичного включення живлення з заданою витримкою часу при відновленні напруги в рамки встановленої межі.

Примітка: коли ви вперше підключаєте продукт, потрібно почекати близько 1 хвилини, після того як червоний індикатор вимкнеться.

I. Застосування

Пристрій захисту від перенапруги та низької напруги з функцією автоматичного повторного замикання (OUPA) - це інтелектуальний захисник, інтегрований із захистом від перенапруги, захистом від зниженої напруги та захистом від надструму. У разі несправності через перевищення напруги, несправності під напругою або перевищення струму в лінії, цей продукт може миттєво вимкнутись, щоб запобігти спалюванню електричного обладнання. Значення підвищеної напруги, зниженої напруги та перевищення струму цього виробу можна налаштувати самостійно та регулювати відповідно до місцевих практичних умов.

II. Особливості продукту

2.1 У разі несправності через перенапругу, несправність через низьку напругу або несправність через перенапругу в однофазній лінії, виріб може вимкнути живлення лінії та може автоматично відновити підключення лінії через деякий час після відновлення напруги або струму в лінії. до нормального стану.
2.2 У разі короткочасної перенапруги в лінії продукт може захистити обладнання від помилкового спрацьовування.
2.3 Якщо лінія піддається нестабільній напрузі або раптовому вимкненню й увімкненню живлення через ослаблене з’єднання та іншу несправність, продукт від’єднає лінію.
2.4 Коли напруга несправності лінії досягає піку, сам продукт не буде пошкоджено.

III. Нормальні умови використання та встановлення

3.1 Нормальні умови використання
3.1.1 Температура навколишнього повітря Температура навколишнього повітря не повинна перевищувати +55°C і не менше ніж -20°C, а середня температура за 24 години не повинна перевищувати +35°C.
3.1.2 Висота місця установки не повинна перевищувати 2000 м.
3.1.3 Атмосферні умови
3.1.3.1 Вологість Відносна вологість повітря в місці установки не повинна бути
більше 50% при температурі навколишнього повітря +40°С; За умов низьких температур відносна вологість може бути високою. Наприклад, коли середня мінімальна температура найбільш вологого місяця становить +20°C, середня максимальна відносна вологість за місяць може досягати 90%.
Конденсат, що утворюється внаслідок зміни температури, слід запобігати вжиттям відповідних заходів.
3.1.3.2 Клас забруднення: 3

3.2 Умови монтажу
3.2.1 Реле може бути встановлений у шафі вертикально або горизонтально. За особливої потреби необхідно оформити спеціальне замовлення.
3.2.2 Реле повинен бути встановлений у середовищі без ризику вибуху. У середовищі не повинно бути газу та електропровідного пилу, достатнього для роз’їдання металу та впливу на ізоляційний ефект.
3.2.3 Реле повинен бути встановлений у місці, де дощ і сніг не потрапляють.

IV. Використання
Після встановлення Реле може бути підключений користувачем. При цьому поперечний переріз дроту вибирається відповідно до чинного стандарту та на основі номінального струму Релеа. Зверніть увагу на розташування вхідних і вихідних проводів і послідовність фаз перед увімкненням для використання.

V. Примітки
5.1 Користувач повинен дотримуватися відповідних процедур і звертати увагу на наступні пункти під час виконання різних операцій або тестів, щоб забезпечити правильне та безпечне використання продукту.
5.2 Вхід і вихід повинні бути скориговані і підключені на основі маркування виробу. (При цьому струм навантаження має бути меншим за захисний струм виробу.)
5.3 Нейтральна лінія N не може бути неправильно під’єднана та має бути надійно з’єднана; інакше Реле може не працювати належним чином.
5.4 Перед увімкненням уважно перевірте, чи правильно підключено електропроводку, чи відповідає навантаження захисному струму виробу та чи закріплений кріпильний гвинт затягнутий інакше виріб може бути пошкоджено. 5.5 Увімкнувши виріб, не торкайтеся струмоведучих частин, щоб уникнути ураження електричним струмом.
5.6 Цей продукт має поєднуватися з мікровимикачем для захисту від короткого замикання; інакше виріб може бути не в змозі реалізувати захист від обмеження навантаження у випадку короткого замикання на вході або на кінці виробу.
5.7 Оскільки виріб має функцію автоматичного скидання, після того, як виріб відіграє роль захисту та спрацює, необхідно зняти навантаження (електроприлад) і перевірити ланцюг; інакше продукт буде часто підключатися та відключатися від навантаження. Нарешті, виріб або його ланцюг можуть згоріти через часте підключення до перевантаження та відключення на тривалий час.
5.8 Вироби, що не використовуються тривалий час, повинні бути волого- та пилонепроникними. Перед використанням вони повинні бути налагоджені відповідно до вищезазначеного вмісту, і їх можна вводити в експлуатацію лише тоді, коли вони нормальні.
5.9 Цей продукт не має функції ізоляції. Будь ласка, від'єднайте передній автоматичний вимикач під час обслуговування ланцюга.
